電鑄標(biāo)牌工藝是一種通過(guò)電解沉積金屬來(lái)制作精密標(biāo)牌的技術(shù)，常用于高端品牌標(biāo)識(shí)、電子產(chǎn)品銘牌等。以下是工藝中需要注意的關(guān)鍵要點(diǎn)：
1. 模具設(shè)計(jì)與制作
材料選擇：模具通常用光敏樹(shù)脂、不銹鋼或銅，需保證表面光滑無(wú)瑕疵。
脫模斜度：設(shè)計(jì)時(shí)需預(yù)留輕微斜度（1°~3°），便于脫模，避免損傷金屬層。
表面處理：模具表面需導(dǎo)電化處理（如化學(xué)鍍銀或涂導(dǎo)電漆），確保金屬能均勻沉積。

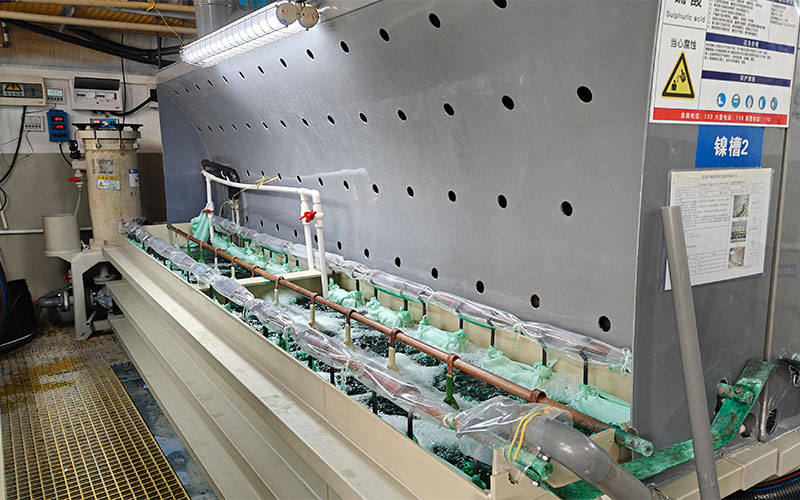

2. 電鑄液控制
成分穩(wěn)定性：常用鎳、銅電鑄液，需定期過(guò)濾去除雜質(zhì)，維持金屬離子濃度。
溫度與pH值：鎳電鑄液溫度通常控制在45~60℃，pH值3.5~4.5；銅電鑄液需控制硫酸銅濃度和酸度。
添加劑：加入光亮劑、整平劑等改善沉積層質(zhì)量，避免毛刺或粗糙。
3. 電鑄參數(shù)優(yōu)化
電流密度：過(guò)高會(huì)導(dǎo)致沉積層疏松，過(guò)低則效率低（鎳電鑄常用1~10 A/dm2）。
時(shí)間控制：根據(jù)標(biāo)牌厚度調(diào)整時(shí)間，通常每小時(shí)沉積20~30微米，過(guò)厚易應(yīng)力開(kāi)裂。
攪拌與循環(huán)：保持電解液流動(dòng)，避免濃度極化，提高均勻性。
4. 后處理工藝
脫模：輕柔分離標(biāo)牌與模具，必要時(shí)用溫水或超聲波輔助。
清洗：徹底去除殘留電解液，防止腐蝕（尤其鎳層需中和處理）。
加固與鍍層：薄壁標(biāo)牌可背面填充環(huán)氧樹(shù)脂；表面可鍍鉻、金等增強(qiáng)耐磨或裝飾性。
5. 常見(jiàn)問(wèn)題與對(duì)策
氣泡/針孔：加強(qiáng)電解液脫氣，調(diào)整電流密度或加入潤(rùn)濕劑。
邊緣毛刺：優(yōu)化模具邊緣精度，降低局部電流密度。
分層翹曲：控制內(nèi)應(yīng)力（如使用低應(yīng)力鎳電鑄液），或退火處理。
6. 環(huán)保與安全
廢液處理：電鑄液含重金屬，需中和沉淀后專業(yè)回收，符合環(huán)保法規(guī)。
防護(hù)措施：操作時(shí)穿戴防酸手套、護(hù)目鏡，車間通風(fēng)防腐蝕氣體。
7. 質(zhì)量檢驗(yàn)
厚度檢測(cè)：用渦流測(cè)厚儀或顯微鏡抽查。
附著力測(cè)試：百格刀劃痕法驗(yàn)證鍍層結(jié)合強(qiáng)度。
外觀檢查：確保無(wú)裂紋、氣泡、色差等缺陷。
通過(guò)嚴(yán)格控制上述環(huán)節(jié)，可確保電鑄標(biāo)牌的高精度、美觀性和耐久性。對(duì)于復(fù)雜圖案，建議先進(jìn)行小批量試產(chǎn)驗(yàn)證工藝參數(shù)。電鑄標(biāo)牌工藝是一種通過(guò)電解沉積金屬來(lái)制作精密標(biāo)牌的技術(shù)，常用于高端品牌標(biāo)識(shí)、電子產(chǎn)品銘牌等。以下是工藝中需要注意的關(guān)鍵要點(diǎn)：
1. 模具設(shè)計(jì)與制作
材料選擇：模具通常用光敏樹(shù)脂、不銹鋼或銅，需保證表面光滑無(wú)瑕疵。
脫模斜度：設(shè)計(jì)時(shí)需預(yù)留輕微斜度（1°~3°），便于脫模，避免損傷金屬層。
表面處理：模具表面需導(dǎo)電化處理（如化學(xué)鍍銀或涂導(dǎo)電漆），確保金屬能均勻沉積。
2. 電鑄液控制
成分穩(wěn)定性：常用鎳、銅電鑄液，需定期過(guò)濾去除雜質(zhì)，維持金屬離子濃度。
溫度與pH值：鎳電鑄液溫度通常控制在45~60℃，pH值3.5~4.5；銅電鑄液需控制硫酸銅濃度和酸度。
添加劑：加入光亮劑、整平劑等改善沉積層質(zhì)量，避免毛刺或粗糙。
3. 電鑄參數(shù)優(yōu)化
電流密度：過(guò)高會(huì)導(dǎo)致沉積層疏松，過(guò)低則效率低（鎳電鑄常用1~10 A/dm2）。
時(shí)間控制：根據(jù)標(biāo)牌厚度調(diào)整時(shí)間，通常每小時(shí)沉積20~30微米，過(guò)厚易應(yīng)力開(kāi)裂。
攪拌與循環(huán)：保持電解液流動(dòng)，避免濃度極化，提高均勻性。
4. 后處理工藝
脫模：輕柔分離標(biāo)牌與模具，必要時(shí)用溫水或超聲波輔助。
清洗：徹底去除殘留電解液，防止腐蝕（尤其鎳層需中和處理）。
加固與鍍層：薄壁標(biāo)牌可背面填充環(huán)氧樹(shù)脂；表面可鍍鉻、金等增強(qiáng)耐磨或裝飾性。
5. 常見(jiàn)問(wèn)題與對(duì)策
氣泡/針孔：加強(qiáng)電解液脫氣，調(diào)整電流密度或加入潤(rùn)濕劑。
邊緣毛刺：優(yōu)化模具邊緣精度，降低局部電流密度。
分層翹曲：控制內(nèi)應(yīng)力（如使用低應(yīng)力鎳電鑄液），或退火處理。
6. 環(huán)保與安全
廢液處理：電鑄液含重金屬，需中和沉淀后專業(yè)回收，符合環(huán)保法規(guī)。
防護(hù)措施：操作時(shí)穿戴防酸手套、護(hù)目鏡，車間通風(fēng)防腐蝕氣體。
7. 質(zhì)量檢驗(yàn)
厚度檢測(cè)：用渦流測(cè)厚儀或顯微鏡抽查。
附著力測(cè)試：百格刀劃痕法驗(yàn)證鍍層結(jié)合強(qiáng)度。
外觀檢查：確保無(wú)裂紋、氣泡、色差等缺陷。
通過(guò)嚴(yán)格控制上述環(huán)節(jié)，可確保電鑄標(biāo)牌的高精度、美觀性和耐久性。對(duì)于復(fù)雜圖案，建議先進(jìn)行小批量試產(chǎn)驗(yàn)證工藝參數(shù)。
關(guān)注微信
